Solution
Optic Network

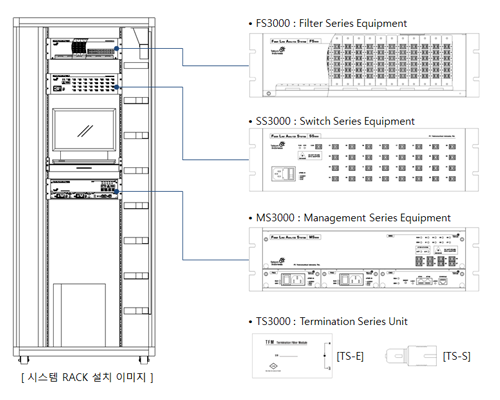

광 선로를 사용하는 통신환경에서 광 선로의 선번 및 사용 장비의 정보를 관리하며, 광 선로의 상태를 실시간으로 감시하고, 문제가 발생된 선로의 정보와 위치를 신속하게 찾아내어 보다 빠른 문제 해결을 하도록 하여 고품질의 통신 환경을 유지하도록 하여주는 장비와 프로그램 전반의 시스템을 말합니다.
광 선로의 상태를 실시간으로 측정하며, 측정한 데이터를 분석하고 분석한 데이터를 지도에 표시하는 신속, 정확한 광 선로 감시 장치
사용이 간단한 운용 프로그램과 연동되는 스마트폰 기반의 APP을 통하여 원격지의 위치에서 광 선로 관리, 운용이 가능하며 QR코드 기반의 선번 관리를 통하여 효율적인 케이블 관리가 가능
광 선로의 불량한 작업 상태와 광케이블을 이용한 해킹과 정보 신호 교란을 일으키는 광 케이블 Bending 감시로 광 선로의 통신 보안 가능
| Parameter | Value | |||
|---|---|---|---|---|
| [ RFTU ] MS spec.[ Single Type은 PMU / CMU / MU / OSU 적용된 일체형 ] | ||||
| Main Shelf | Size[W＊D＊H] [㎜] | 435 x 420 x 132[3U] / Card Type 432 x 320 x 88[2U] / Fix Type |
||
| PMU | AC or DC voltage[Optional] | AC : 110~220V / 50~60Hz DC : 30V~60V Redundancy[Optional Items] |
||
| CMU | Console 1port | RJ45 | ||
| Ethernet 1port | RJ45, 10/100Mbps | |||
| MMU [OTDR] | Center wavelength | 1650±5㎚ | ||
| Dynamic range | 37 dB[Typ] | |||
| Pulse width | 3 ns ~ 20 us. Auto | |||
| Distance | 1 ~ 300Km. Auto | |||
| Samplling resolution | 0.05 ~ 30 m | |||
| Connector Type | SC Type | |||
| OSU [OSU] | Optical Port | 1 Port x 8 Port [SC Type] | ||
| Insertion / Return | Max. 1.0 dB / > 50 dB | |||
| Switching time | 300ms | |||
| Port Status | Port Display [7 Segment] | |||
| [ RFSU ] SS | ||||
| Main Shelf | Size[W＊D＊H] [㎜] | 19" Rack Mount Type H : Port Customize [1U ~ 5U] |
||
| Power | AC or DC voltage [Optional] | AC : 110~22V / 50~60Hz DC : 36V~60V Redundancy [Optional Items] |
||
| OSU | Optical Port | 1 Port x [max.] 48 Port [SC Type] | ||
| Insertion / Return | Max. 1.0dB / > 50dB | |||
| Switching time | 300 ms | |||
| Port Status | Port Display [7 Segment] | |||
| [ RFPU] FS | ||||
| Main Shelf | Type Size[W＊D＊H] [㎜] |
19" 435 x 420 x 132[3U] / Card Type /32P 435 x 320 x 88[2U] / Fix Type / 40P |
||
| WDM | Measure wavelength | 1650㎚ | ||
| Transparent wavelength | 1310, 1490, 1550, 1610㎚ | |||
| Connector Type | SC Type | |||
| [ TU ] TS [ Equipment or Subscribe] | ||||
| Filter | Measure wavelength | 1650㎚ | ||
| Connector Type | SC Type | |||

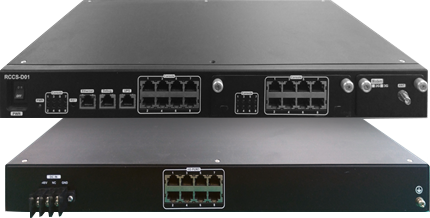

RCCS는 원격 이더넷 접속이 가능하여 펌웨어 업데이트 및 관리를 원격지에서 수행 가능하도록 하는 시리얼 콘솔 서버입니다.
본체에 연결된 콘솔 접속으로 하위에 연결된 장비의 Console 제어기능을 수행하고 이를 상위 서버에 보고합니다.
RJ45로 연결 가능한 Console포트에 TCP Port를 지정하여 각각의 포트에 Telnet으로 접속하여 원격으로 Console을 감시/제어할 수 있으며,
각각의 포트에 대해 접속 가능한 IP대역을 지정 할 수 있습니다.
준비중입니다.
| Character | Spec. | |
| Size / Unit(mm) | 430 x 250 x 44(1U) / 19" Rack Mount Type | |
|---|---|---|
| LED | PWR / Console / Ethernet Status Display | |
| POWER | DC | Input DC 48Vs |
| AC(optional) | Input AC Free | |
| Ethernet | Normal | Redundancy Ethernet [Fx & Tx] |
| Console | Normal [Front Fixed] | Console 24Port. RJ-45 |
| Power Control | I/O Port [Rear Fixed] | I/O Port. RJ-45 |
| Management | UDP [EMS] CLI / Telnet TFTP / FTP SNMP ACL |
Cisco CLI Mode : Enable / Configuration / Console Remote F/W Upgrade |
RPCS는 연결된 장비의 AC 또는 DC전원을 제어할 수 있으며, 각종 상태 및 제어 기능을 수행하고 이를 유선 통신 또는 모뎀을 이용한 무선
통신으로 상위 서버에 보고합니다. RPCS의 이상 시에도 연결된 제어 장비에는 정상적으로 전원이 공급되어지며 연결되는 제어장비의 규격에 따라 안정적인 전원을 공급하고, 관리 시스템 접속을 통하여 전원 제어 채널에 연결된 장비의 전원을 개별적으로 또는 일괄 제어할 수 있습니다.
사용자 환경에 맞는 전력 및 채널 수에 따라 장비
제작과 관리 S/W 개발 / 지원이 가능합니다.
준비중입니다.
| Character | Spec. | |
| Size / Unit(mm) | RPCS-2000 | 430 x 250 x 44(1u) / 19" Rack Mount Type |
|---|---|---|
| RPCS-3000 | 430 x 250 x 44(1u) / 19" Rack Mount Type | |
| RPCS-4000 | 150 x 126 x 40 / Desk Top or Wall Type BRK | |
| LED | Poser / Console / Ethernet Status Display | |
| Power | RPCS-2000(DC) | Input DC48V |
| Control IN:2CH / OUT:8CH(Optional Items) | ||
| RPCS-3000(AC) | Input AC 110V / 220V | |
| Control IN:2CH / OUT:8CH(Optional Items) | ||
| RPCS-4000(AC) | Input AC 110V / 220V | |
| Control IN:1CH / OUT:1CH | ||
| Ethernet | Normal | LAN(UTP) Port |
| Optional Items | 3G Wireless Modem(Card Type) | |
| Management | UDP(EMS) CLI / Telnet TFTP / FTP |
Mode : Enable / Configuration / Console Remote F/W Upgrade |
| Environmental | Operating Condition | T : -20 ~ 60℃ / H : 10 ~ 90% RH (Conform to EMI/EMC Class A Specification) |

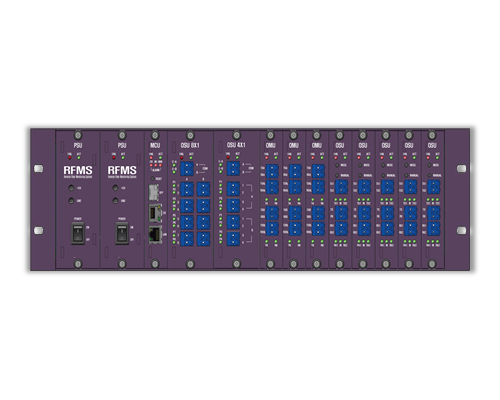

광통신 선로에 다심 포트의 광 스위치 기술을 적용하여 회선 절체가 필요한 상황이 발생 하였을 경우 원격에서 원하는 회선으로 빠르게 절체 할 수
있도록 합니다.
1:1 또는 1:2의 광 선로뿐만 아니라 다심 포트의 광 스위치의 적용으로 하나의 카드에서 최대 Tx / Rx의 8회선을 선택하여 절체 하거나 인접한
회선으로 자동 절체 할 수 있도록 합니다.
100M, 1G, 10G적용 가능하고 파장에 무관하게 모든 광 Passive 기능을 제공하며, 빠른 광 보호 스위칭 기능( 회선
복구 및 예비 링크 광 포트 절체 )으로 서비스 제공성을 향상 시키게 됩니다.
준비중입니다.
| Character | Spec | Remark | ||
|---|---|---|---|---|
| Frame | Size | 19" Rack Mount / (h) 3U | ||
| Type | Assemble with Card(Module) | |||
| Power | Input | AC or DC(Optional Items) | ||
| Card Slot | PSU | 2 Slot / Redundancy | Exclusive Slot | |
| MCU | 1 Slot | |||
| OMU | Max. 12 Slot(Same Size) - Use Of Only OMU & OSU(210) | Optional Items | ||
| Osu | 210 | |||
| 410 | Max. 6 Slot(Same Size) - Use Of Only OSU(410 & 810) | |||
| 810 | ||||
RFSM은 기계적 광 스위치 모듈로써 1~96포트 까지의 광 스위치 운용 포트를 지원 합니다. 운용 포트 수와 커넥터, 케이블 타입은 고객의 요구사양에 따라 맞춤 제작이 가능 합니다. RFSM은 광 측정 장비와 통신 장비에 적용되어 사용하며 운용 시 매우 안정적이며 광학적 손실 특성을 최소화 하였고, 좁은 공간에서도 설치가 가능하도록 소형으로 제작 합니다. 기본적인 포트 수에 따라 모듈의 크기가 다르게 제작 되며, 모듈 동작 컨트롤러가 자체에 내장 되어 있어 사용자의 인터페이스에 맞추어 쉽게 운용이 가능 합니다.
준비중입니다.
| Character | Spec. | ||
|---|---|---|---|
| Size / Unit(mm) | RFSM-S | 120 x 80 x 30 / With Mount Hole | |
| RPSM-M | 185 x 80 x 70 / With Mount Hole | ||
| RFSM-L | 210 x 150 x 115 / With Mount Hole | ||
| Input CH(Core) | Common Port | Single or Dual(Able to Customize) | |
| CH Number(Core) | RFSM-S | [Max.] Up to 16 | |
| RPSM-M | [Max.] Up to 48 | ||
| RFSM-L | [Max.] Up to 96 | ||
| Optical Spec | Wavelength | nm | [960~1650] Optional Item |
| Type | Connector / Cable Optional Item | ||
| Insertion Loss | dB | Max. 0.7 | |
| Return Loss | dB | PC : ≥ 50 | |
| APC : ≥ 60 | |||
| Cross-talk | dB | ≥ -80 | |
| PDL | dB | Max. 0.05 | |
| Mechanical Spec | Repeatability | dB | ± 0.05 |
| Stability | dB | ± 0.05 | |
| Switching Time | ms | Max. 250 | |
| Environmental | Operating Condition | T : -20 ~ 6℃ / H : 10~ 90% RH[Conform to EMI/EMC Class A Specifications] | |
| Operating | Command Control | RS-232 Console |

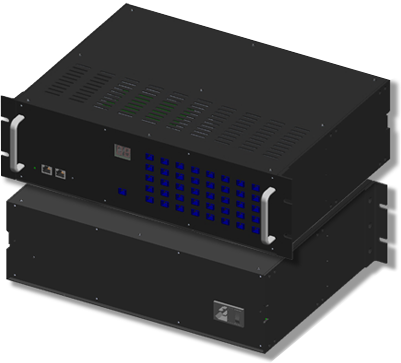

RFSU는 광 스위치 모듈인 RFSM을 내장하여 Desk Type 이나 Rack Mount Type의 장비로 제작하며, 운용 포트 수와 커넥터 타입은 고객의
요구사양에 따라 맞춤 제작이 가능 합니다. RFSM의 광학적, 기계적인 성능을 그대로 유지하며 광 채널을 분배하고 모듈의 소형화제작에 따라 낮은 높이에 많은 수의 포트를 수용하며 효율적이고, 경제적인 효과를 가지게 됩니다.
이더넷 통신으로 광 스위치 제어 가능하여 원격의 위치에서 제어하고, 자동 제어 시스템 운용에 사용하고, 당사
광 선로감시 시스템 같은 감시/시험 시스템에 적용하여 운용합니다.
준비중입니다.
| Character | Spec. | ||
|---|---|---|---|
| Size / Unit [㎜] | Optional Item | 19" Rack Mount / h : 1U~5U [＊] | |
| CH Number [Core] | Port Number / Connector Type / Fiber Type | ||
| Optical Spec | Wavelength | nm | [960 ~ 1650] Optional Item |
| Type | Connector/Cable Optional Item | ||
| Insertion Loss | dB | Max. 0.7 | |
| Return Loss | dB | PC : ≥ 50 | |
| APC : ≥ 60 | |||
| Cross-talk | dB | ≥ -80 | |
| PDL | dB | Max. 0.05 | |
| Repeatability | dB | ± 0.05 | |
| Stability | dB | ± 0.05 | |
| Switching Time | ms | Max. 250 | |
| Environmental | Operating Condition | T : -20 ~ 60℃ / H : 10 ~ 90% RH ( Conform to EMI/EMC Class A Specification ) |
|
| Operating | Command Control | Ethernet & RS-232 Console | |
Ethernet 기반의 전기 신호와 광 신호를 상호 변환시켜 광 케이블을 통하여 데이터를 전송하게 됩니다. Ethernet 기반의 네트워크상에서 10/100/1000 Base-T에서
100 BaseFX 또는 1000 Base-X로 고속의 데이터 전송을 빠르고 안정적으로 노이즈에 영향이 없이 구현합니다.
간단한 스위치 설정으로 10/100/1000 Base-T를 전원의 ON/OFF없이 변경가능 하며, LED를 통하여 동작 상태를 확인할 수 있습니다
준비중입니다.
| 항목 | 사양 |
|---|---|
| Data Port Interface | UTP/STP : RJ-45 (2port) OPTIC : LC type (1port) |
| Transmission Distance | UTP/STP : 100M OPTIC : SFP Transceiver ( 550M~100km ) |
| Transmission Speed | 10/100/1000Mbps Half/Full Duplex |
| Status Display | LED |
| Operating Environmental | Temperature : 0℃ ~ 70℃ Humidity : 5% ~ 90% |
| Power | DC 12V In-put (Molex 5264-4P OR DC Jack) |
| Size | 108 x 71.5 x 31 |

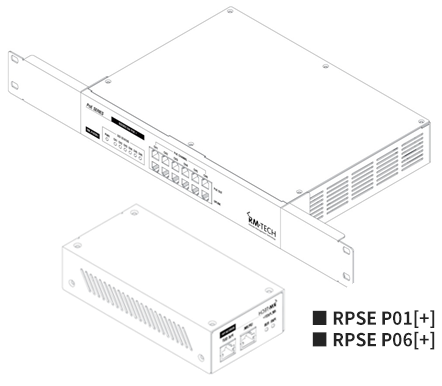

PSE-series는 전원 공급장치로써 CAT5 이상의 Ethernet Cable(UTP)에 DATA와 함께 공급된 전원을 실어 전송하게 되며, 모델 별로 포트당 15.4W, 30W 지원합니다.
본 장비는 Mid-span Type으로 기존 이더넷 스위치의 대체 없이 사용 가능하며 DATA는 수정, 방해, Loss 없이 라우팅 되며 PSE 장비 포트에 전력 공급이 중단 되는 경우에도 DATA 링크는 지속적으로 유지됩니다.
준비중입니다.
| 항목 | 사양 | ||
|---|---|---|---|
| Standard | PoE / PoE+ | IEEE 802.3af / IEEE 802.3at | |
| Size [ W/O BRK] | Unit [㎜] | (15.4W) | RPSE P01 : 145.5 x 73 x 33 / RPSE P06 : 250 x 180 x 40 |
| (30W) | RPSE P01+ : 160 x 80 x 40 / RPSE P06+ : 280 x 210 x 50 | ||
| Power | Input (AC) | AC 110~220/50~60Hz | |
| Output (DC) | IEEE 802.3af (DC 48V / 0.3A) / IEEE 802.3at (DC 54V / 0.6A) | ||
| Output Terminal (UTP) | UTP 4,5 (+), UTP7,8 (-) | ||
| Output Display | 48V±3% / 54V±3% | ||
| Environmental | Operating Condition | T : -20 ~ 60℃ / H : 10 ~ 90% RH ( Conform to EMI/EMC Class A Specification ) | |
| Physical | Transmission Distance | ≤ 100M | |
| insulation resistance | ≥ 100Mohm | ||
| Auto Protection & Auto Restoration | Overcurrent : ≥ 110% | ||
| Output short : Protect individual port ( Be for nothing in other port ) | |||
PDP는 직류전원 공급장치의 이원화 또는 이중화 분전반에서 공급되는 DC 전원을 통신장비에 개별 입력전원으로 공급하는 전원 분배장치 입니다.
연결되는 장비의 전력량에 따라 적정용량의 전력을 분배하여주며 과전압 시 공급 되는 전력을 차단하여 과전압으로 인한 장비의 손상을 보호합니다.
PDDP는
사용 장비의 수와 사용 장비의 용량에 따라 차단기를 연결 하며, 각 채널의 전류/전압상태를 전면의 Display Window에 표시하여 확인이 가능합니다.
| 항목 | 사양 | ||
|---|---|---|---|
| Size | 4CH | 440 X 250 X 44(1U) / 19”Rack Mount Type | |
| 10CH | 440 X 250 X 88(2U) / 19”Rack Mount Type | ||
| Power | Input [DC] | Max. DC 24V / 75A | |
| Output | 4CH | 30A [2CH] / 10A [2CH] | |
| 10CH | 30A [2CH] / 15A [2CH] / 10A [3CH] / 5A [3CH] | ||
| Check | Current | 1A ~ 90A ± 1A | |
| Voltage | DC 12V ~ DC 30V ± 1V | ||
| Display | LED | A : Current / V : Voltage / P : Power | |
| 7 Segment | Current & Voltage Mode Selection | ||
| Environmental | Operating Condition | T : -20 ~ 60℃ / H : 10 ~ 90% RH ( Conform to EMI/EMC Class A Specification ) | |
